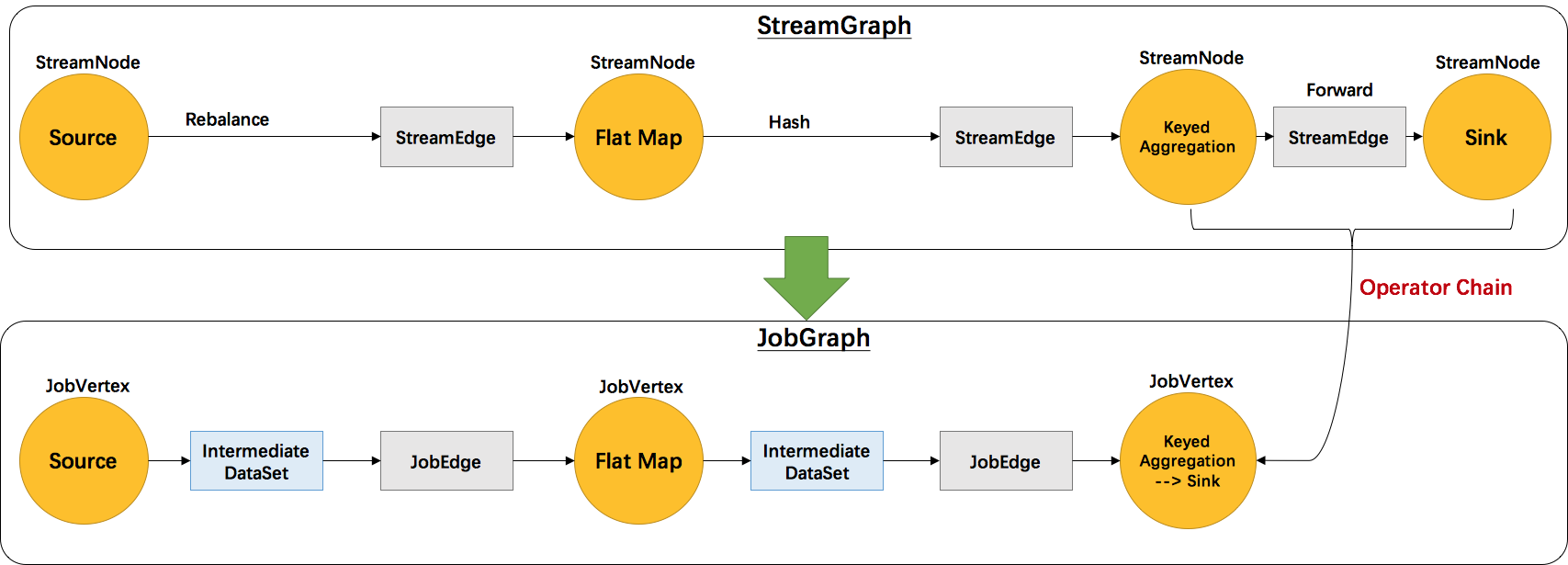

继前文Flink 原理与实现：架构和拓扑概览中介绍了Flink的四层执行图模型，本文将主要介绍 Flink 是如何将 StreamGraph 转换成 JobGraph 的。根据用户用Stream API编写的程序，构造出一个代表拓扑结构的StreamGraph的。以 WordCount 为例，转换图如下图所示：

StreamGraph 和 JobGraph 都是在 Client 端生成的，也就是说我们可以在 IDE 中通过断点调试观察 StreamGraph 和 JobGraph 的生成过程。

JobGraph 的相关数据结构主要在 org.apache.flink.runtime.jobgraph 包中。构造 JobGraph 的代码主要集中在 StreamingJobGraphGenerator 类中，入口函数是 StreamingJobGraphGenerator.createJobGraph()。我们首先来看下StreamingJobGraphGenerator的核心源码：

public class StreamingJobGraphGenerator {
  private StreamGraph streamGraph;
  private JobGraph jobGraph;
  // id -> JobVertex
  private Map<Integer, JobVertex> jobVertices;
  // 已经构建的JobVertex的id集合
  private Collection<Integer> builtVertices;
  // 物理边集合（排除了chain内部的边）, 按创建顺序排序
  private List<StreamEdge> physicalEdgesInOrder;
  // 保存chain信息，部署时用来构建 OperatorChain，startNodeId -> (currentNodeId -> StreamConfig)
  private Map<Integer, Map<Integer, StreamConfig>> chainedConfigs;
  // 所有节点的配置信息，id -> StreamConfig
  private Map<Integer, StreamConfig> vertexConfigs;
  // 保存每个节点的名字，id -> chainedName
  private Map<Integer, String> chainedNames;

  // 构造函数，入参只有 StreamGraph
  public StreamingJobGraphGenerator(StreamGraph streamGraph) {
    this.streamGraph = streamGraph;
  }
  // 根据 StreamGraph，生成 JobGraph
  public JobGraph createJobGraph() {
    jobGraph = new JobGraph(streamGraph.getJobName());

    // streaming 模式下，调度模式是所有节点（vertices）一起启动
    jobGraph.setScheduleMode(ScheduleMode.ALL);
    // 初始化成员变量
    init();

    // 广度优先遍历 StreamGraph 并且为每个SteamNode生成hash id，
    // 保证如果提交的拓扑没有改变，则每次生成的hash都是一样的
    Map<Integer, byte[]> hashes = traverseStreamGraphAndGenerateHashes();

    // 最重要的函数，生成JobVertex，JobEdge等，并尽可能地将多个节点chain在一起
    setChaining(hashes);

    // 将每个JobVertex的入边集合也序列化到该JobVertex的StreamConfig中
    // (出边集合已经在setChaining的时候写入了)
    setPhysicalEdges();

    // 根据group name，为每个 JobVertex 指定所属的 SlotSharingGroup
    // 以及针对 Iteration的头尾设置  CoLocationGroup
    setSlotSharing();
    // 配置checkpoint
    configureCheckpointing();
    // 配置重启策略（不重启，还是固定延迟重启）
    configureRestartStrategy();

    try {
      // 将 StreamGraph 的 ExecutionConfig 序列化到 JobGraph 的配置中
      InstantiationUtil.writeObjectToConfig(this.streamGraph.getExecutionConfig(),
this.jobGraph.getJobConfiguration(), ExecutionConfig.CONFIG_KEY);
    } catch (IOException e) {
      throw new RuntimeException("Config object could not be written to Job Configuration: ", e);
    }

    return jobGraph;
  }
  ...
}

StreamingJobGraphGenerator的成员变量都是为了辅助生成最终的JobGraph。createJobGraph()函数的逻辑也很清晰，首先为所有节点生成一个唯一的hash id，如果节点在多次提交中没有改变（包括并发度、上下游等），那么这个id就不会改变，这主要用于故障恢复。这里我们不能用 StreamNode.id来代替，因为这是一个从1开始的静态计数变量，同样的Job可能会得到不一样的id，如下代码示例的两个job是完全一样的，但是source的id却不一样了。然后就是最关键的chaining处理，和生成JobVetex、JobEdge等。之后就是写入各种配置相关的信息。

// 范例1：A.id=1  B.id=2
DataStream<String> A = ...
DataStream<String> B = ...
A.union(B).print();
// 范例2：A.id=2  B.id=1
DataStream<String> B = ...
DataStream<String> A = ...
A.union(B).print();

下面具体分析下关键函数 setChaining 的实现：

// 从source开始建立 node chains
private void setChaining(Map<Integer, byte[]> hashes) {
  for (Integer sourceNodeId : streamGraph.getSourceIDs()) {
    createChain(sourceNodeId, sourceNodeId, hashes);
  }
}

// 构建node chains，返回当前节点的物理出边
// startNodeId != currentNodeId 时,说明currentNode是chain中的子节点
private List<StreamEdge> createChain(
    Integer startNodeId,
    Integer currentNodeId,
    Map<Integer, byte[]> hashes) {

  if (!builtVertices.contains(startNodeId)) {

    // 过渡用的出边集合, 用来生成最终的 JobEdge, 注意不包括 chain 内部的边
    List<StreamEdge> transitiveOutEdges = new ArrayList<StreamEdge>();

    List<StreamEdge> chainableOutputs = new ArrayList<StreamEdge>();
    List<StreamEdge> nonChainableOutputs = new ArrayList<StreamEdge>();

    // 将当前节点的出边分成 chainable 和 nonChainable 两类
    for (StreamEdge outEdge : streamGraph.getStreamNode(currentNodeId).getOutEdges()) {
      if (isChainable(outEdge)) {
        chainableOutputs.add(outEdge);
      } else {
        nonChainableOutputs.add(outEdge);
      }
    }

    //==> 递归调用
    for (StreamEdge chainable : chainableOutputs) {
      transitiveOutEdges.addAll(createChain(startNodeId, chainable.getTargetId(), hashes));
    }
    for (StreamEdge nonChainable : nonChainableOutputs) {
      transitiveOutEdges.add(nonChainable);
      createChain(nonChainable.getTargetId(), nonChainable.getTargetId(), hashes);
    }

    // 生成当前节点的显示名，如："Keyed Aggregation -> Sink: Unnamed"
    chainedNames.put(currentNodeId, createChainedName(currentNodeId, chainableOutputs));

    // 如果当前节点是起始节点, 则直接创建 JobVertex 并返回 StreamConfig,
    //否则先创建一个空的 StreamConfig
    // createJobVertex 函数就是根据 StreamNode 创建对应的 JobVertex
    //并返回了空的 StreamConfig
    StreamConfig config = currentNodeId.equals(startNodeId)
        ? createJobVertex(startNodeId, hashes)
        : new StreamConfig(new Configuration());

    // 设置 JobVertex 的 StreamConfig, 基本上是序列化 StreamNode 中的配置到 StreamConfig 中.
    // 其中包括 序列化器, StreamOperator, Checkpoint 等相关配置
    setVertexConfig(currentNodeId, config, chainableOutputs, nonChainableOutputs);

    if (currentNodeId.equals(startNodeId)) {
      // 如果是chain的起始节点。（不是chain中的节点，也会被标记成 chain start）
      config.setChainStart();
      // 我们也会把物理出边写入配置, 部署时会用到
      config.setOutEdgesInOrder(transitiveOutEdges);
      config.setOutEdges(streamGraph.getStreamNode(currentNodeId).getOutEdges());

      // 将当前节点(headOfChain)与所有出边相连
      for (StreamEdge edge : transitiveOutEdges) {
        // 通过StreamEdge构建出JobEdge，创建IntermediateDataSet
        //用来将JobVertex和JobEdge相连
        connect(startNodeId, edge);
      }

      // 将chain中所有子节点的StreamConfig写入到 headOfChain 节点的 CHAINED_TASK_CONFIG 配置中
      config.setTransitiveChainedTaskConfigs(chainedConfigs.get(startNodeId));

    } else {
      // 如果是 chain 中的子节点

      Map<Integer, StreamConfig> chainedConfs = chainedConfigs.get(startNodeId);

      if (chainedConfs == null) {
        chainedConfigs.put(startNodeId, new HashMap<Integer, StreamConfig>());
      }
      // 将当前节点的StreamConfig添加到该chain的config集合中
      chainedConfigs.get(startNodeId).put(currentNodeId, config);
    }

    // 返回连往chain外部的出边集合
    return transitiveOutEdges;

  } else {
    return new ArrayList<>();
  }
}

每个 JobVertex 都会对应一个可序列化的 StreamConfig, 用来发送给 JobManager 和 TaskManager。最后在 TaskManager 中起 Task 时,需要从这里面反序列化出所需要的配置信息, 其中就包括了含有用户代码的StreamOperator。

setChaining会对source调用createChain方法，该方法会递归调用下游节点，从而构建出node chains。createChain会分析当前节点的出边，根据Operator Chains中的chainable条件，将出边分成chainalbe和noChainable两类，并分别递归调用自身方法。之后会将StreamNode中的配置信息序列化到StreamConfig中。如果当前不是chain中的子节点，则会构建 JobVertex 和 JobEdge相连。如果是chain中的子节点，则会将StreamConfig添加到该chain的config集合中。一个node chains，除了 headOfChain node会生成对应的 JobVertex，其余的nodes都是以序列化的形式写入到StreamConfig中，并保存到headOfChain的 CHAINED_TASK_CONFIG 配置项中。直到部署时，才会取出并生成对应的ChainOperators，具体过程请见理解 Operator Chains。

总结

本文主要对 Flink 中将 StreamGraph 转变成 JobGraph 的核心源码进行了分析。思想还是很简单的，StreamNode 转成 JobVertex，StreamEdge 转成 JobEdge，JobEdge 和 JobVertex 之间创建 IntermediateDataSet 来连接。关键点在于将多个 SteamNode chain 成一个 JobVertex的过程，这部分源码比较绕，有兴趣的同学可以结合源码单步调试分析。下一章将会介绍 JobGraph 提交到 JobManager 后是如何转换成分布式化的 ExecutionGraph 的。

转自Jark's Blog
