开发中的应用场景

• 操作系统的资源管理器

• GUI的容器层次图

• XML文件解析

• OA系统中组织结构的处理

• Junit单元测试框架

  • 底层设计就是典型的组合模式,TestCase(叶子),TestUnit(容器),Test接口(抽象)

• 处理树形结构

使用组合模式的场景

把部分和整体的关系用树形结构来表示,从而使客户端可以使用统一的方式处理部分对象和整体对象

组合模式核心

• 抽象构建角色:定义了叶子和容器构件的共同点

• 叶子(Leaf)构件角色:无子节点

• 容器(Composite)构件角色:有容器特征,可以包含子节点

组合模式工作流程分析

• 组合模式为处理树形结构提供了完美的解决方案,描述了如何将容器和叶子节点进行递归组合,使得用户在使用时可以一直想的对待容器和叶子

• 当容器对象的指定方法被调用时,将遍历整个树形结构,寻找也包含这个方法的成员,并调用执行.其中,使用了递归调用机制对整个结构进行处理

/**
 * 抽象组件
 * @author Matrix42
 *
 */
public interface Component {
    void operation();
}

interface Leaf extends Component{

}

interface Composite extends Component{
    void add(Component c);
    void remove(Component c);
    Component getChild(int index);
}

使用组合模式模拟杀毒软件架构设计

public interface AbstractFile {
    void killirus();
}

class ImageFile implements AbstractFile{
    private String name;

    public ImageFile(String name) {
        super();
        this.name = name;
    }

    @Override
    public void killirus() {
        System.out.println("---图片文件:"+name+",进行查杀!");
    }

}

class TextFile implements AbstractFile{
    private String name;

    public TextFile(String name) {
        super();
        this.name = name;
    }

    @Override
    public void killirus() {
        System.out.println("---文本文件:"+name+",进行查杀!");

    }

}

class VideoFile implements AbstractFile{
    private String name;

    public VideoFile(String name) {
        super();
        this.name = name;
    }

    @Override
    public void killirus() {
        System.out.println("---视频文件:"+name+",进行查杀!");

    }

}

class Folder implements AbstractFile{
    private String name;
    //定义容器,用来存放本容器构件下的子节点
    private List<AbstractFile> list = new ArrayList<AbstractFile>();

    public Folder(String name) {
        super();
        this.name = name;
    }

    public void add(AbstractFile file){
        list.add(file);
    }

    public void remove(AbstractFile file){
        list.remove(file);
    }

    public AbstractFile getChlid(int index){
        return list.get(index);
    }

    @Override
    public void killirus() {
        System.out.println("---文件夹:"+name+",进行查杀!");
        for(AbstractFile file:list){
            file.killirus();
        }

    }

}

public class Client {

    public static void main(String[] args) {
        AbstractFile f2,f3,f4,f5,f6;
        Folder f1;
        f1 = new Folder("我的收藏");
        f2 = new ImageFile("大头照.jpg");
        f3 = new TextFile("hello.txt");
        f1.add(f2);
        f1.add(f3);

        Folder f11 = new Folder("电影");
        f4 = new VideoFile("笑傲江湖.avi");
        f5 = new VideoFile("神雕侠侣.avi");

        f11.add(f1);
        f11.add(f4);
        f11.add(f5);

        f2.killirus();
        f1.killirus();

        f11.killirus();

    }

}

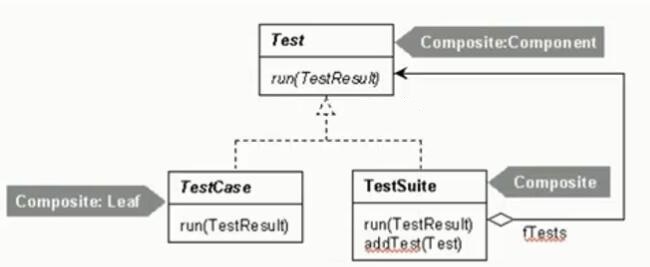

Junit单元测试框架底层设计

• 底层设计就是典型的组合模式,TestCase(叶子),TestUnite(容器),Test接口(抽象)
